輸送機的配置說明：

1、 整套設備外形尺寸：根據用戶需求量身定制；

2、 循環輥道輸送機主體采用輥道輸送機+水平移載機組合方式，配合周邊的搬運AGV機器人和拆垛機器人同步運行，整個系統圍繞自動化包裝線進行。

3、 單段額定負載≥1200kg，同時可定制更大負載的滾筒輸送機；

4、 單段驅動均選用國產名優品牌齒輪減速電機；

5、 輥筒選用雙鏈輪滾筒，鋼制鏈輪與筒體可靠焊接，可傳遞更高的扭矩 ，能適應重型托盤的輸送要求；

6、 輸送速度：約7m/min（物料流轉一圈約4分鐘）

7、 機架采用6mm鋼板激光下料，所有孔型精密，數控冷彎成型；

8、 腳架采用鋼制結構焊接制作，底部配調節腳；

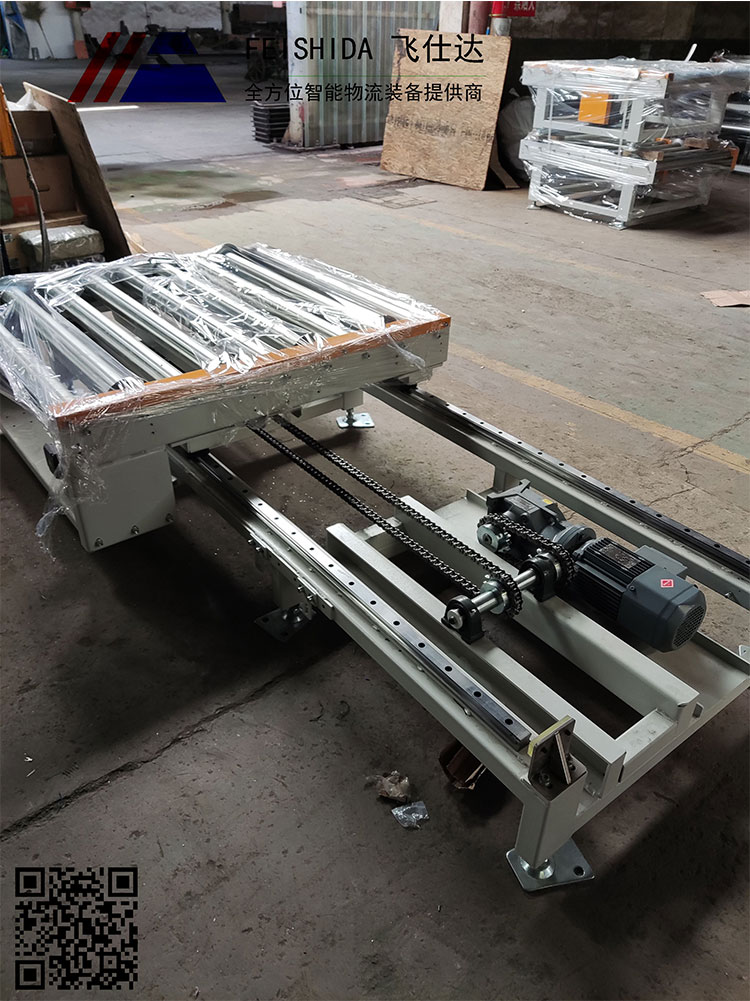

9、 水平移載車機上部為輥道輸送，下部平移采用鏈傳動+直線軌道導向，端部配控制限位+機械限位；

10、 放料工位和抓取工位托盤?？课恢镁龋呵昂笞笥?/span>±15mm；

11、 設備整體表面噴塑處理，顏色待定。

1、 輸送機供電要求

1-1 動力電源：AC380V±10%，50HZ±1HZ，三相五線制

1-2 輔助電源：AC 220V±10%，50HZ±1HZ，單相二線制

1-3 按鈕、指示燈電壓等級24VDC；

1-4 檢測器件電壓等級24VDC。

2、 輸送機電器元件的選型

2-1 PLC主機和輸入模塊采用西門子品牌；

2-2 PLC與上位機通信采用TCP協議,PLC為客戶端，通信協議由甲方制定；

2-3 配備10寸 觸摸屏；

2-4 低壓元器件采用國產德力西/正泰或同等品牌；

2-5 保險絲組件、標牌、壓線端子、穿線導軌等等均采用國內優質品牌；

2-6 在整套設備的頭尾兩端各安裝1組急停開關。

3、 輸送機配電設計規范

3-1 根據工藝劃分和工藝需要配置相應的控制系統，包括配電柜、控制柜。

3-2 關鍵、危險設備應就近設置急停按鈕，急停開關的觸點接入PLC。

3-3 控制柜的門板設置電源指示燈，并設置故障確認、急停及故障消音等按鈕。

3-4 器件標識及模塊標簽標識清晰、規范。

3-5 各回路線徑選型符合國家標準，線纜標號清晰、規范。

3-6 電控柜照明、通風、散熱良好。

3-7 電控箱內部接線采用線耳冷壓接線，無松動、無斷線等現象；

3-8 電控箱內部走線采用塑料線槽，元器件標號清晰，易拆易換；

平行移栽機測試
